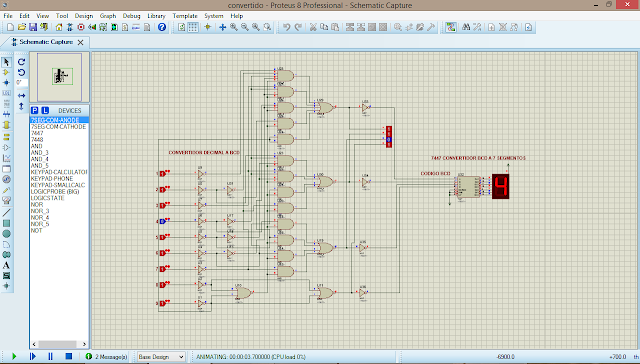

Este es un convertidor de codigo de numeros decimales a bcd , con circuitos de baja escala de integracion o con puras compuertas.
Nos ayuda a comprender el funcionamiento de los convertidores de codigo y nos enseña el funcionamiento de algunas compuertas logicas.
Materiales :
1 7411 de la familia TTL.
2 7421 de la familia TTL.
4 7408 de la familia TTL.
3 7404 de la familia TTL.
1 7447 de la familia TTL.
1 Display BCD 7 Segmentos
Nos ayuda a comprender el funcionamiento de los convertidores de codigo y nos enseña el funcionamiento de algunas compuertas logicas.
Materiales :
1 7411 de la familia TTL.
2 7421 de la familia TTL.
4 7408 de la familia TTL.
3 7404 de la familia TTL.
1 7447 de la familia TTL.
1 Display BCD 7 Segmentos
Puedes Descargar este archivo para Proteus 8.7 Aqui.
